Portálové mycí linky ISTOBAL Portálová mycí linka ISTOBAL M’WASH3
Aktuální portálová mycí linka ISTOBAL, která nahradila oblíbenou M’NEX22. Tři kartáče s přesným řízením rychlosti i polohy, výkonné a tiché sušení, nový dotykový displej a možnost připojení k dálkové správě. Konfiguraci navrhneme přesně pro váš provoz a postaráme se o montáž i servis.
Portálová mycí linka, která ví, co dělá
ISTOBAL M’WASH3 (píše se také MWASH3 nebo M’WASH 3) sjednocuje dřívější tříkartáčové linky M’NEX22 a FLEX5 do jedné nové generace. Jde o portálovou myčku s mytím i sušením: portál pojíždí kolem stojícího vozu a dva vertikální kartáče s jedním horizontálním jej umyjí v jednom cyklu. Vyrábí ji španělský ISTOBAL se sídlem ve Valencii, který má podle vlastních údajů přes 75 let zkušeností, zastoupení ve více než 80 zemích a 30 000 instalovaných zařízení po celém světě.
Rychlost i přesnou polohu kartáčů a horizontálního sušení linka neustále hlídá. Frekvenční měniče plynule rozjíždějí motory a řídí jejich otáčky a řídicí systém přitom v každém okamžiku ví, kde přesně který kartáč je a jak rychle se točí. Linka proto optimalizuje rychlost pojezdu a zkracuje dobu mytí i sušení. Vysokotlaký systém s tryskami s nulovým úhlem umí v jednom průjezdu oscilační i boční vysoký tlak. Nepotřebuje předběžné skenování profilu vozu, a protože není umístěný přímo nad vozem, méně na něj odkapává.
Novinkou je sklon kartáčů: boční (vertikální) kartáče mají dvě polohy sklonu a naklápějí se o 10°, takže lépe kopírují tvar karoserie. Přibyly nové dotykové displeje a možnost připojení k dálkové správě ISTOBAL Smartwash (služba po sjednání), která přináší data z provozu v reálném čase, vzdálenou údržbu i monitoring.
Každý mycí program si nastavíte sami. Konfigurátor programů je u linek M’WASH ve standardu a umožňuje měnit rychlosti, dávkování chemie, světelné kódy a další funkce programu.
- Větší kontrola – přesně řízená rychlost a poloha kartáčů, kratší doba mytí a sušení.
- Efektivnější vysoký tlak – trysky s nulovým úhlem, oscilační i boční tlak v jednom průjezdu.
- Lepší výsledek mytí – boční (vertikální) kartáče mají dvě polohy sklonu a naklápějí se o 10°.
- Tišší sušení – motory 1500 ot./min a hluk 74,7 dB v kombinaci 14 kW.
- Víc prostoru – až o 12 cm víc místa pro vozidlo při stejné šířce stroje.*
* Podle výrobce, ve srovnání s konkurencí.
Sušení
Horizontální a boční sušicí trysky jsou navržené na co nejvyšší výkon při nízké spotřebě a hluku. Sušení se dodává ve dvou výkonech: boční trysky 2 × 3 kW a horizontální tryska 2 × 4 kW. Difuzor 3D Flow zlepšuje horizontální sušení hlavně na přídi a zádi vozu, boční sušení směřuje velké množství vzduchu na boky a spodní část vozu. Režimy sušení se programují, od intenzivního sušení zádi po expresní sušení.
Konstrukce a technika
- Kompaktní sloupy – až 4 boční potrubí zapuštěná do profilu sloupu, integrované rozvody a kryty. Průjezd je bez přesahů, které by mohly zavadit o zpětná zrcátka.
- Hliníkové vodicí profily horizontálního sušení a kartáče jsou uzavřené, zarovnané se sloupem a mají zabudovanou blokovací pojistku proti pádu.
- Čerpadlo přímo na stroji ve variantě 21 L nebo 42 L – méně práce s instalací a přípravou mycího místa.
- Úspornější rozvody – stohovatelné vysokotlaké ventily napájené stejnosměrným proudem, vstřik chemie až za ventilem a dvojitý injektor pro víc chemických produktů.
- Lepší nanášení pěny – horní trysky pokryjí celý profil vozu.
- Řídicí elektronika s decentralizovanými periferiemi pro připojení prvků technické místnosti.
Technické údaje na této stránce vycházejí z webu a brožury výrobce ISTOBAL. Konkrétní výbavu vaší linky potvrdíme v nabídce.
Šest důvodů pro novou generaci
Co získá provozovatel čerpací stanice, autoservisu nebo mycího centra oproti starší portálové lince.
Kratší cyklus
Linka průběžně hlídá polohu a rychlost kartáčů i sušení, optimalizuje pojezd a zkracuje dobu mytí.
Efektivnější vysoký tlak
Trysky s nulovým úhlem a oscilační i boční vysoký tlak v jednom průjezdu.
Kartáče se naklápějí
Boční (vertikální) kartáče mají dvě polohy sklonu, naklápějí se o 10° a lépe kopírují karoserii.
Tiché a úsporné sušení
Optimalizované trysky, difuzor 3D Flow a programovatelné režimy. Motory 1500 ot./min a hluk 74,7 dB v kombinaci 14 kW.
Nové dotykové displeje
7″ barevný dotykový displej UNIFIED, nebo kompaktní 4″ dotyková varianta.
Připojená technologie
Po připojení ke službě ISTOBAL Smartwash (po sjednání) stav linky v reálném čase v aplikaci pro iOS a Android, řešení poruch na dálku a počítadla programů.
Rozměry linky M’WASH3: osm výšek průjezdu
Výšku průjezdu volte podle nejvyššího vozu, který chcete mýt, včetně střešních nosičů. Standardní mycí šířka je 2,50 m ve výšce zpětných zrcátek, na přání 2,70 m.
| Výška průjezdu | Celková výška stroje | Délka kolejnic | Šířka průjezdu* | Min. šířka stroje** | Max. šířka stroje*** |
|---|---|---|---|---|---|
| 2 100 | 2 906 | 9 000 | 2 500 | 4 128 | 4 313 |
| 2 300 | 3 106 | 9 000 | 2 500 / 2 700 | 4 128 / 4 328 | 4 313 / 4 513 |
| 2 400 | 3 206 | 9 000 | 2 500 / 2 700 | 4 128 / 4 328 | 4 313 / 4 513 |
| 2 500 | 3 306 | 9 000 | 2 500 / 2 700 | 4 128 / 4 328 | 4 313 / 4 513 |
| 2 600 | 3 406 | 10 000–11 000 | 2 500 / 2 700 | 4 128 / 4 328 | 4 313 / 4 513 |
| 2 700 | 3 506 | 10 000–11 000 | 2 500 / 2 700 | 4 128 / 4 328 | 4 313 / 4 513 |
| 2 800 | 3 606 | 10 000–11 000 | 2 500 / 2 700 | 4 128 / 4 328 | 4 313 / 4 513 |
| 2 900 | 3 706 | 11 000 | 2 700 | 4 328 | 4 513 |
Všechny rozměry jsou v milimetrech podle brožury výrobce ISTOBAL. U dvojice hodnot platí první pro šířku průjezdu 2 500 mm a druhá pro 2 700 mm.
* Při montáži vnitřních bezpečnostních profilů se šířka průjezdu zmenší o 100 mm. ** Včetně řetězu přívodů. *** Včetně řetězu napájení a volitelných zástěn proti ostřiku.
Doplňky podle vašeho provozu
Linku sestavíme tak, aby odpovídala vašim zákazníkům – od rychlého mytí u čerpací stanice po prémiové mytí s pěnovou show. Přehled výbavy podle výrobce:
Vysokotlaké předmytí
Připraví vůz na následné kartáčové mytí. Varianty od 15 do 80 barů.
- Pevný boční vysoký tlak – na hrubou špínu, jako je bláto.
- Horizontální kopírovací vysoký tlak – hlavně na hmyz, dodává se i s rotačními tryskami.
- Oscilační boční vysoký tlak s rotačními tryskami – větší pokrytí a lepší čisticí účinek.
Mytí kol
Kotouče ve velikosti 19″ nebo 21″ podle kol vozů, které myjete. Před mytím výrobce doporučuje pěnový nástřik chemie na kola.
- Kotoučové mytí s kartáčem.
- Vysokotlaký kotouč se 2 tryskami – dva směry otáčení, kola i spodní část vozu.
- Vysokotlaký kotouč se 4 tryskami – i větší disky a podběhy.
- 6 rotačních trysek – bezkontaktní mytí disků.
Pěna a chemie
Pěnový oblouk Infinite Mousse vytvoří clonu s chemií ISTOBAL esens®, s vůní, LED světly a efektem vodopádu nebo deště. Nanáší se samostatným přejezdem.
- Pěnový nástřik chemie na nejodolnější špínu.
- Spodní boční nástřik na prahy.
- Nástřik na hmyz a jeho zbytky.
- Teplý nebo studený nástřik chemie.
- Pěnový nástřik na disky kol.
Materiál kartáčů
Kartáče vybereme podle vozidel a vytížení linky.
- LINK FOAM – upravená EVA pěna. Lehké, tiché, neodkapávají a myjí hladce do lesku.
- LINK FEEL – polyetylen pro dodávky a silně znečištěná užitková vozidla.
- ESFOAM – hustší a odolnější EVA pryž pro spodní část vertikálních kartáčů nebo intenzivní provoz, třeba v autopůjčovnách.
Bezpečnost
Prvky na stroji a v mycím místě podle provozu.
- Zvuková signalizace pohybu – povinná při provozu bez obsluhy.
- Vnitřní bezpečnostní profily – hlídají správné postavení vozu.
- Vnější profily – nutné, je-li mezi strojem a stěnou, sloupem či plotem méně než 0,5 m.
- Externí alarm při poruše.
Design a světla
Nová kapotáž s měkčími liniemi, barvy ze vzorníku ISTOBAL a barevné polepy.
- LED osvětlení se změnou barev.
- Světelný ukazatel programu „DASH“ a programovatelný LED text.
- Světelný naváděč M’WASH vlevo i vpravo.
- Nerezová LED naváděcí vodítka ve třech sestavách: 2, 2+1 nebo 2+2 vodítka.
Terminály ISTOBAL

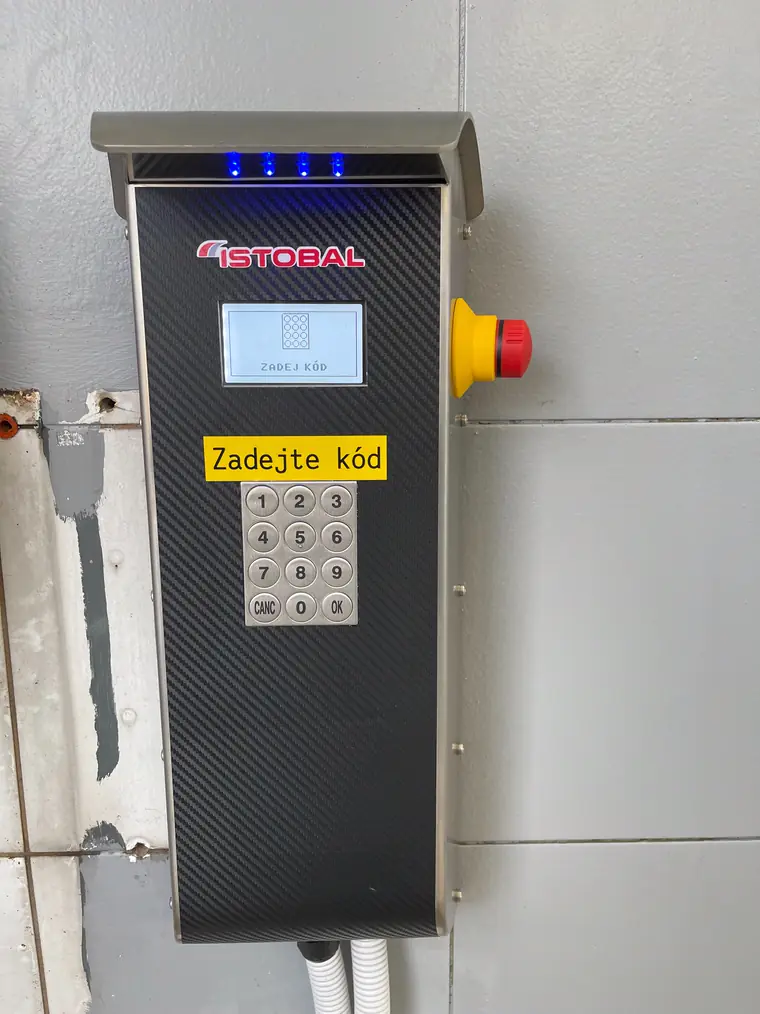

PAY’WASH s 15″ dotykovým displejem, CONNECT-A na mince, žetony i karty a nerezový CODEC pro kódy a QR kódy.
Demi voda na oplach
Reverzní osmóza ECO-RO200 připraví demineralizovanou vodu pro závěrečný oplach.
Recyklace vody
K lince dodáme i čistírnu BioČOV 2000i pro návrat vody do mytí.
Chemie a servis
Profesionální chemie KIEHL, vlastní servis a náhradní díly skladem ve Zlíně.

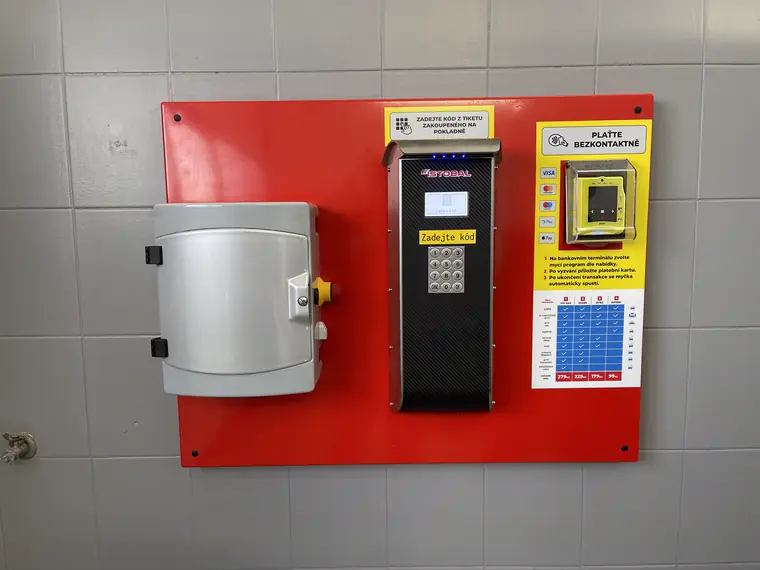

Náš platební terminál napojený na MojeMyti.cz
K nové lince ISTOBAL M’WASH3 i ke stávajícím linkám M’NEX22 dodáme také vlastní platební terminál propojený s naším softwarem MojeMyti.cz. Zákazníci na něm mohou platit RFID čipem i platební kartou, nebo přiložit QR kód, který jim vystaví pokladna (POS). V MojeMyti.cz pak spravujete čipy i platby kartou z terminálů Nayax. Do MojeMyti.cz lze integrovat i samotnou linku ISTOBAL.

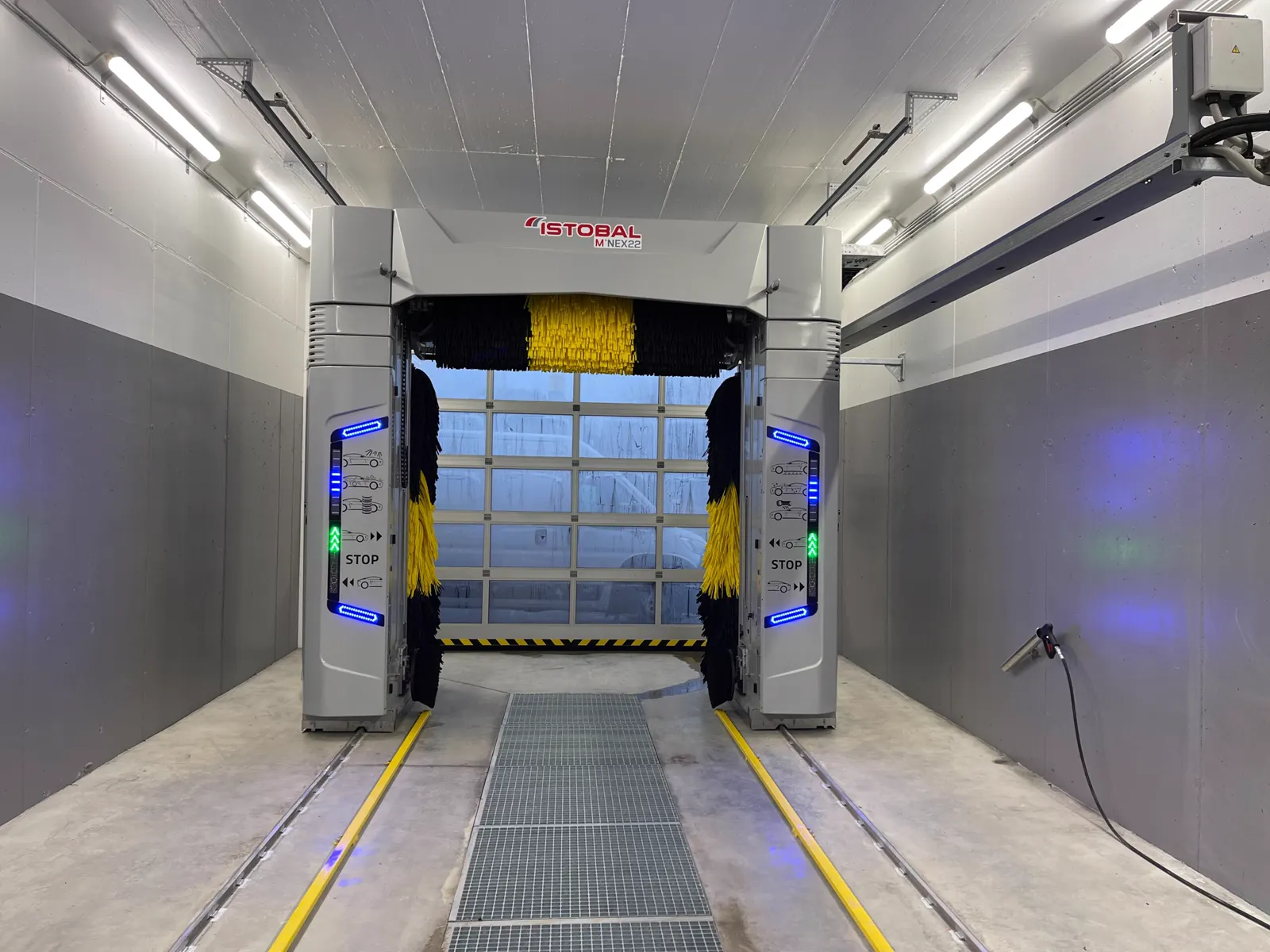

M’NEX22 už se nevyrábí. Servis pokračuje.
Portálová linka ISTOBAL M’NEX22 (psáno také M’NEX 22 nebo MNEX22) byla léta oporou čerpacích stanic, autoservisů i mycích center. Výroba skončila a ISTOBAL ji nahradil novou generací M’WASH3. Pro nové provozy proto dodáváme M’WASH3.
Jednoportálová M’NEX22 myje osobní a dodávková vozidla do výšky 225 cm a řídí ji počítač Siemens. Má i zařízení na ochranu před zamrznutím: vodní systém vyfouká vzduchem a linku automaticky odstaví, dokud se venku neoteplí.
Pokud M’NEX22 provozujete, nemusíte nic měnit. Stávající linky dál servisujeme a náhradní díly držíme běžně skladem ve Zlíně. Až budete zvažovat obnovu, spočítáme, kdy se přechod na M’WASH3 vyplatí. Nová generace se vyrábí i s vyšším průjezdem, až 2 900 mm, takže umyje i vyšší dodávky.
- Servis stávajících linek M’NEX22 vlastními techniky.
- Náhradní díly běžně skladem ve Zlíně.
- Poradenství k modernizaci – kdy opravit a kdy přejít na M’WASH3.
- Integrace do MojeMyti.cz – i stávající linku M’NEX22 lze napojit na naši aplikaci (více o MojeMyti.cz).
- Náš platební terminál na RFID čipy, platební karty i QR kódy z pokladny, napojený na MojeMyti.cz, dodáme i k M’NEX22 (více o platbách).

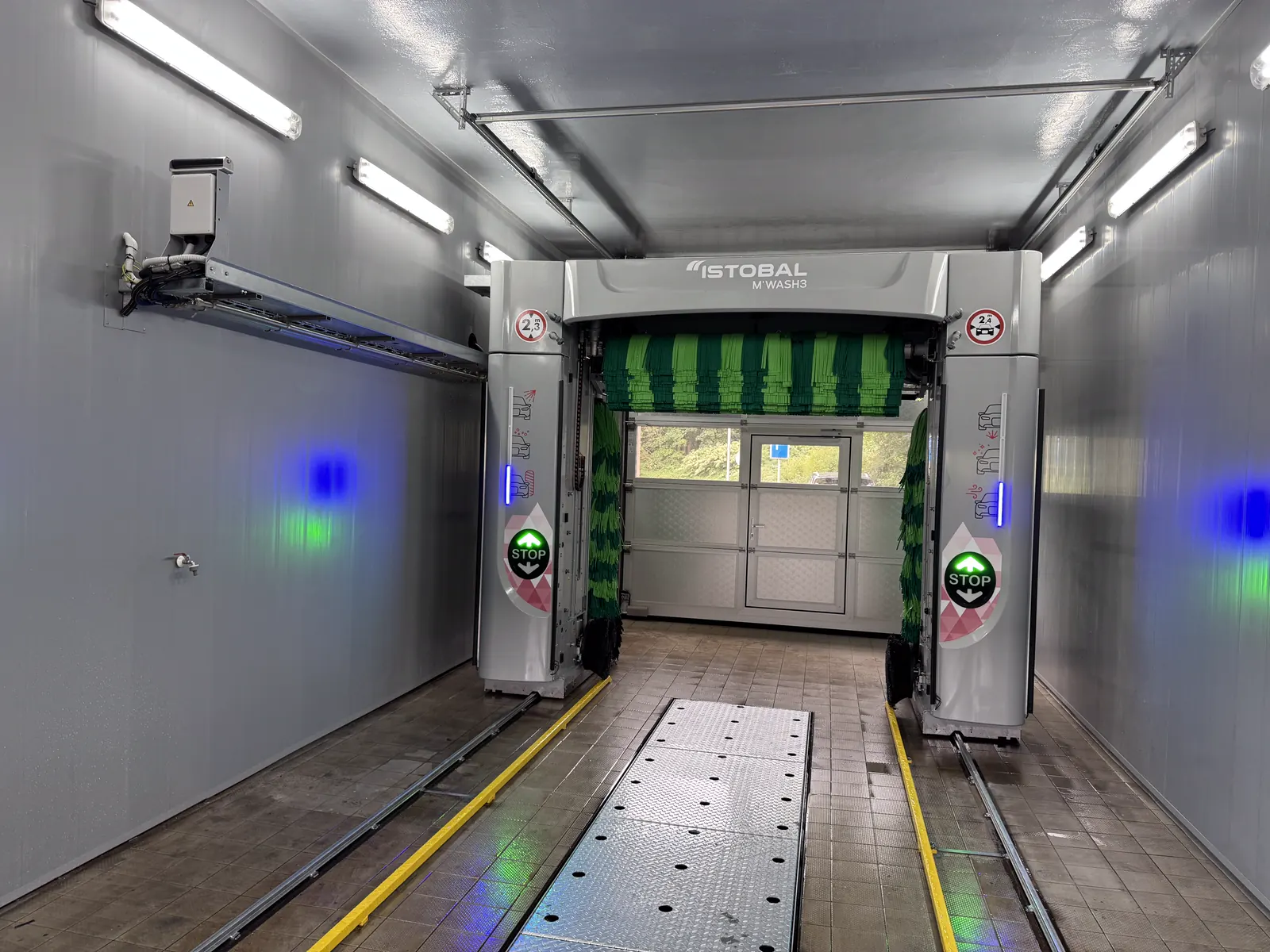

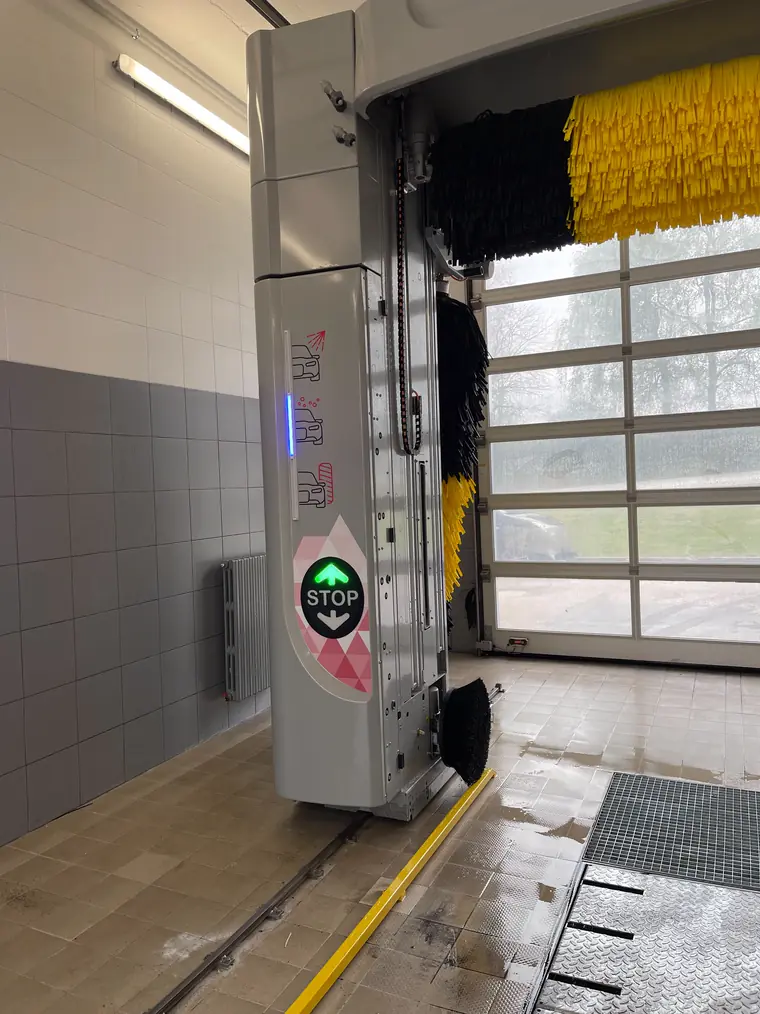

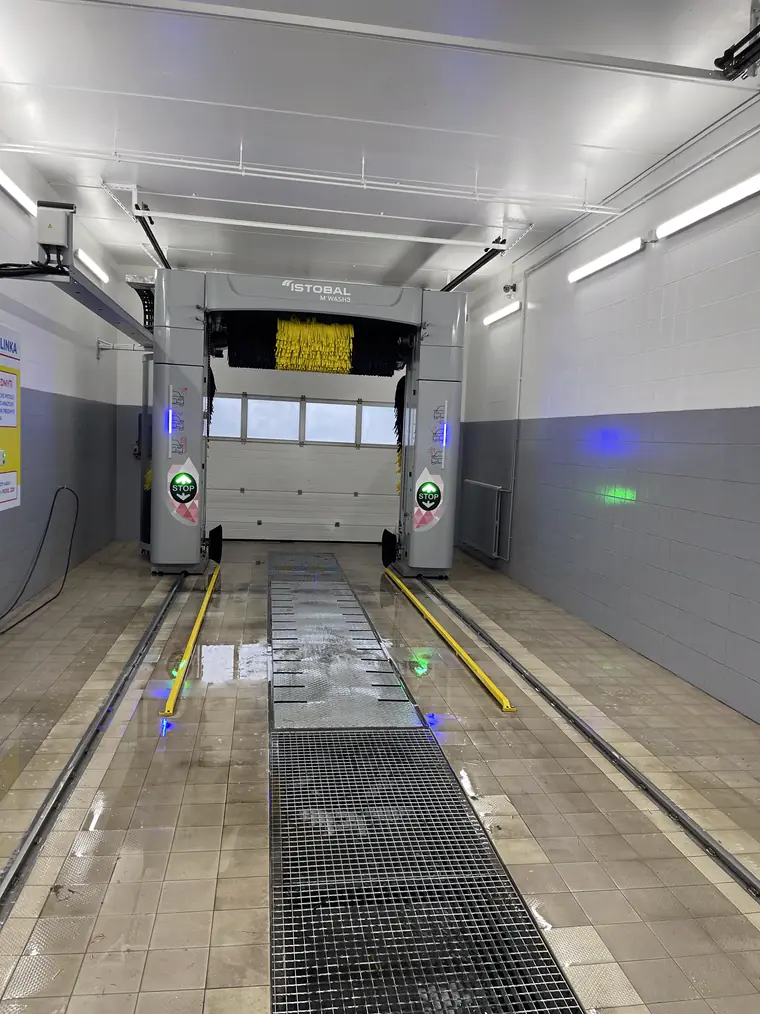

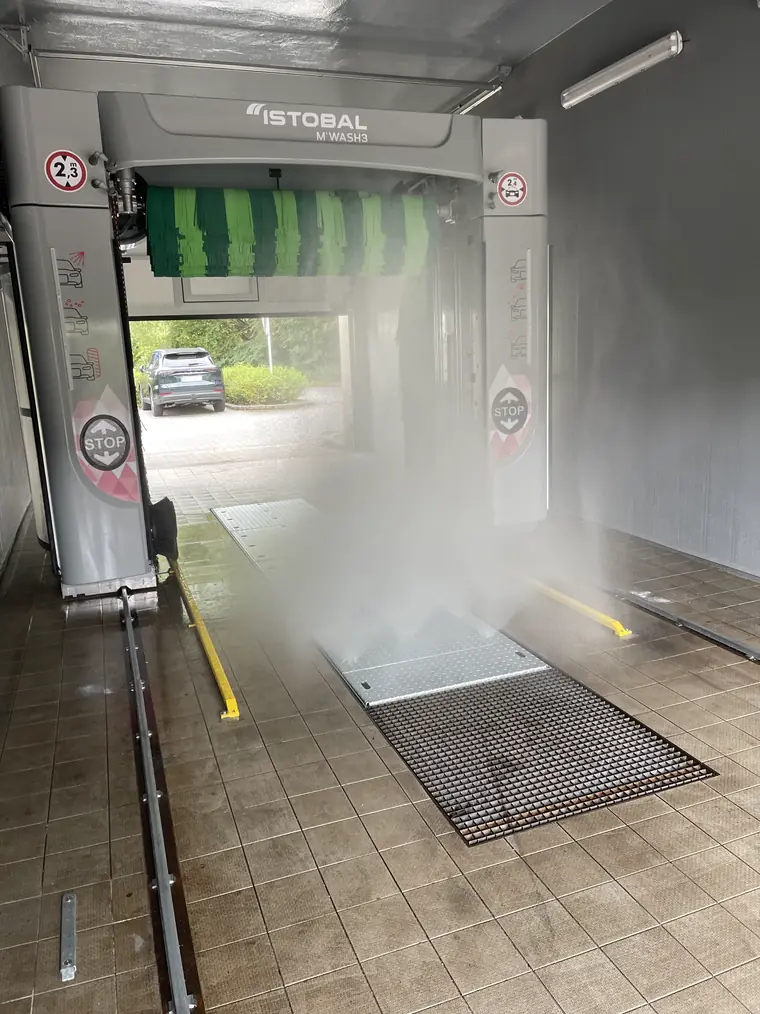

Portálové linky ISTOBAL v provozu

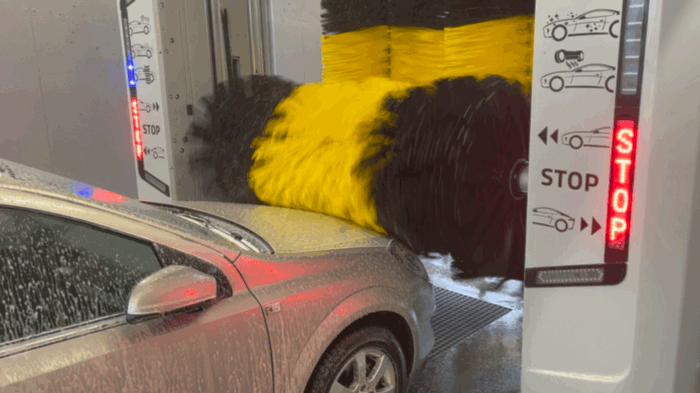

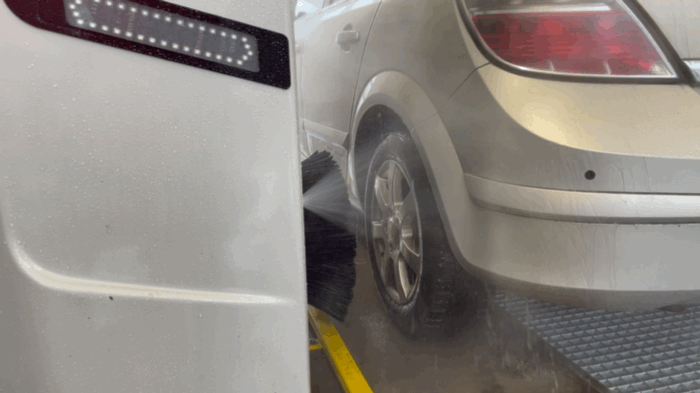

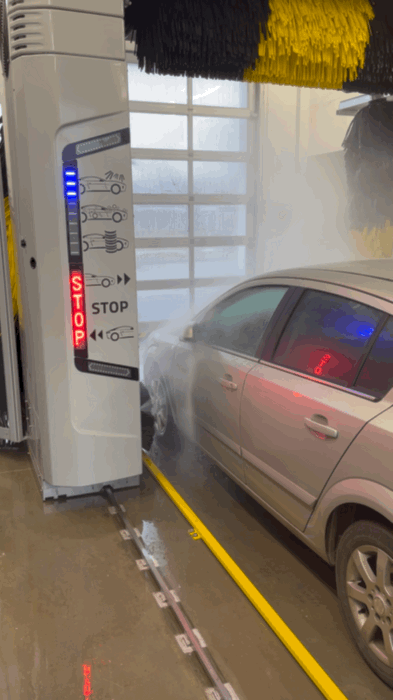

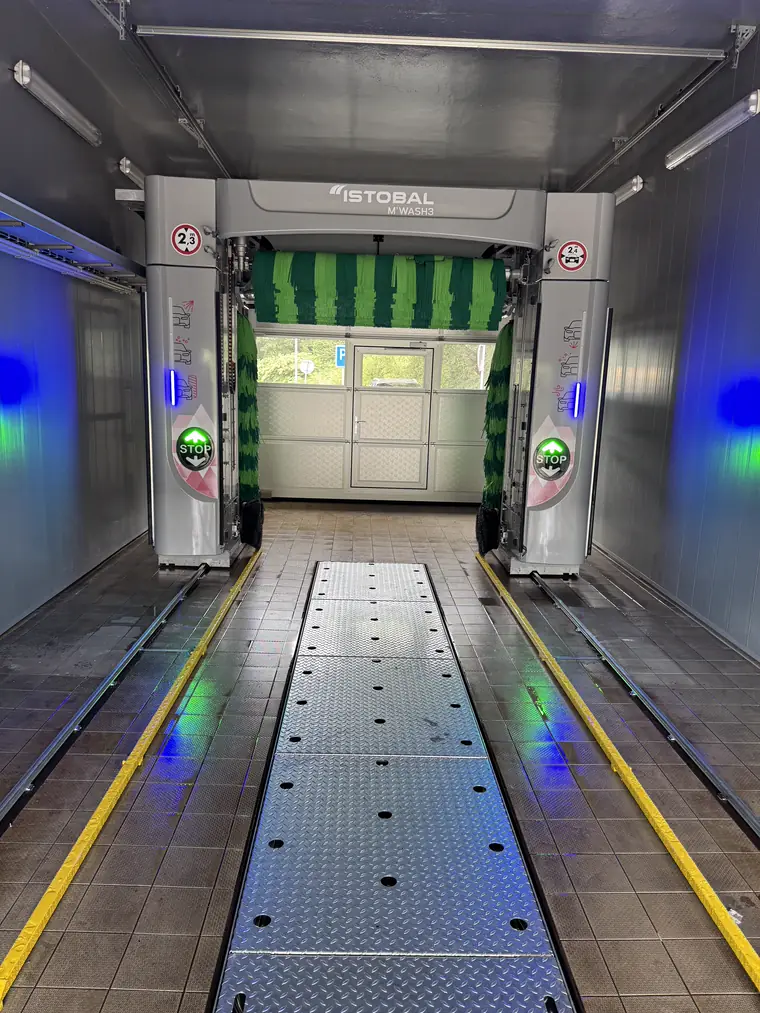

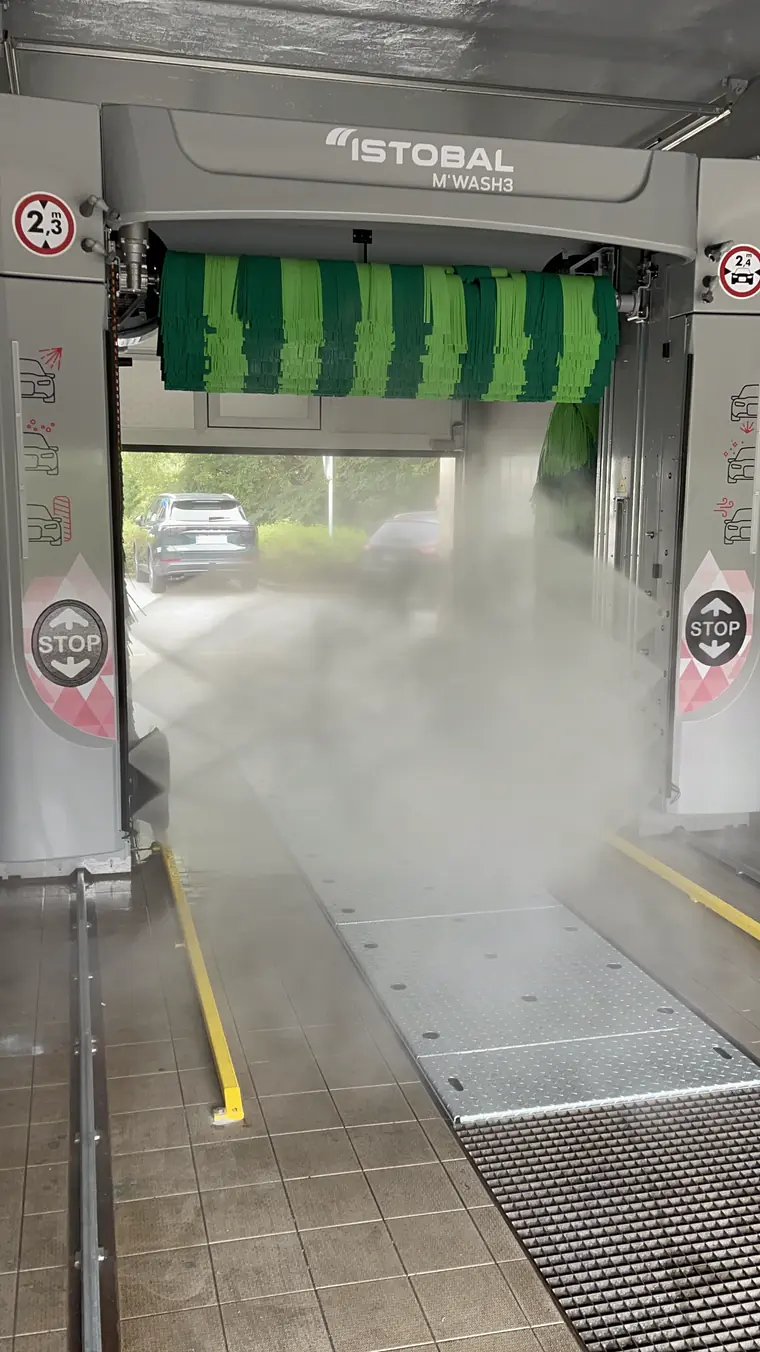

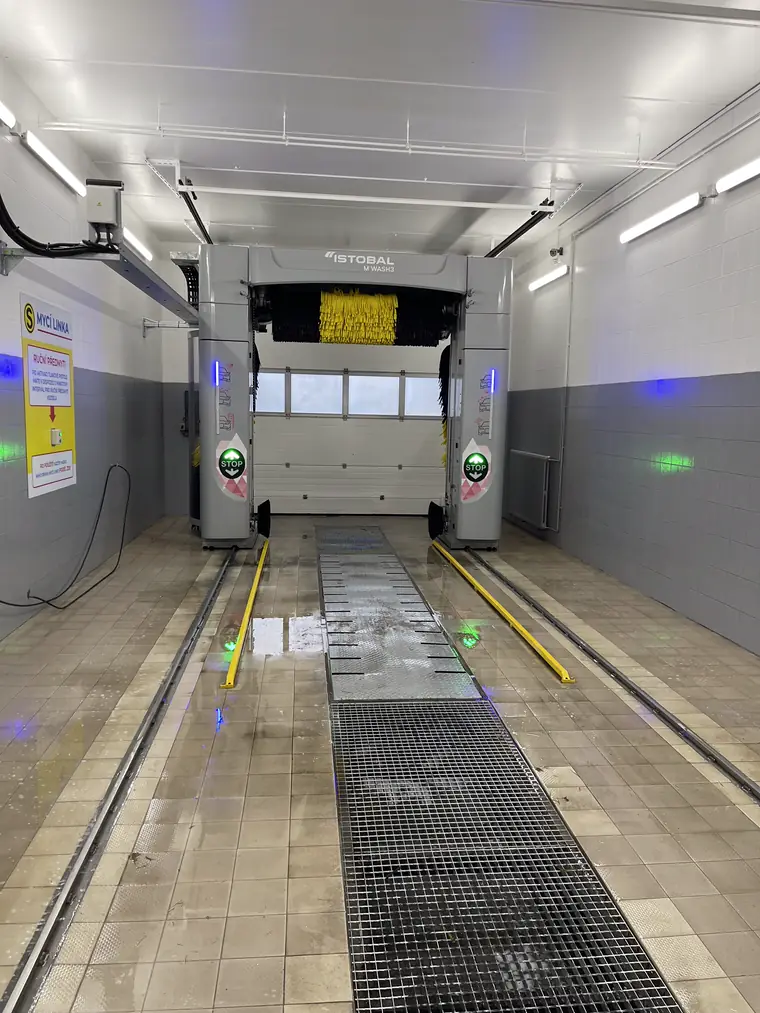

Nová generace M’WASH3 v mycích halách a venkovní portálová linka ISTOBAL v naší myčce ve Zlíně-Loukách, kde ji uvidíte v provozu. Kliknutím fotku zvětšíte.
Portálová linka ISTOBAL: na co se ptáte
Čím se ISTOBAL M’WASH3 liší od M’NEX22?
M’WASH3 je nová generace portálových linek ISTOBAL, která sjednocuje dřívější tříkartáčové modely M’NEX22 a FLEX5. Přináší přesné řízení polohy a rychlosti kartáčů, sklon kartáčů, výkonnější a tišší sušení, nové dotykové displeje a připojení k dálkové správě s daty z provozu v reálném čase (služba ISTOBAL Smartwash po sjednání).
Kolik má M’WASH3 kartáčů?
Linka má dva vertikální a jeden horizontální kartáč, všechny řízené frekvenčními měniči. Boční (vertikální) kartáče mají dvě polohy sklonu, naklápějí se o 10°. Na přání lze doplnit mytí kol kotoučovým systémem s kartáčem.
Jaké doplňky lze k lince přidat?
Vysokotlaké předmytí v rozsahu 15 až 80 barů, mytí kol, pěnový oblouk Infinite Mousse s chemií ISTOBAL esens, chemická předmytí, nerezová LED naváděcí vodítka ve třech konfiguracích a platební terminály ISTOBAL nebo náš vlastní terminál napojený na MojeMyti.cz.
Jak velká vozidla linka umyje?
Podle výrobce se M’WASH3 vyrábí s výškou průjezdu 2 100, 2 300, 2 400, 2 500, 2 600, 2 700, 2 800 nebo 2 900 mm a se šířkou průjezdu 2 500 nebo 2 700 mm podle varianty. Při stejné šířce stroje nabízí až o 12 cm víc prostoru pro vozidlo než konkurence. Konkrétní variantu vybereme podle nejvyššího vozu, který budete mýt, a podle dispozic vaší haly.
Kolik místa linka potřebuje?
Podle výrobce jsou kolejnice dlouhé 9 m u výšky průjezdu do 2 500 mm, 10 až 11 m u výšky 2 600 až 2 800 mm a 11 m u výšky 2 900 mm. Stroj je široký 4 128 až 4 513 mm a vysoký 2 906 až 3 706 mm podle varianty a výbavy. Je-li mezi strojem a stěnou, sloupem nebo plotem méně než 0,5 m, jsou nutné vnější bezpečnostní profily. Přesné rozměry posoudíme při návrhu podle vaší haly.
Jak linka myje kola?
Mytí kol je volitelný doplněk. Výrobce nabízí kotoučové mytí s kartáčem, vysokotlaký kotouč se 2 nebo 4 tryskami a bezkontaktní vysokotlaké mytí disků se 6 rotačními tryskami. Pro nejlepší výsledek doporučuje před mytím pěnový nástřik chemie na kola.
Dá se linka sledovat a ovládat na dálku?
Ano, po sjednání služby ISTOBAL Smartwash. Aplikace ISTOBAL Remote pro iOS a Android ukazuje stav linky v reálném čase a počítadla programů, umožňuje řešit poruchy na dálku i vzdálené ovládání s podporou kamer. Řešení je podle výrobce navržené podle normy kybernetické bezpečnosti IEC 62443.
Jak mohou zákazníci na lince platit?
K nové lince ISTOBAL M’WASH3 i ke stávajícím linkám M’NEX22 dodáme vlastní platební terminál, na kterém zákazníci mohou platit RFID čipem i platební kartou, nebo přiložit QR kód, který jim vystaví pokladna (POS). Terminál je napojený na náš software MojeMyti.cz, ve kterém spravujete čipy i platby kartou z terminálů Nayax. Výrobce ISTOBAL nabízí také své terminály PAY’WASH, CONNECT-A a CODEC.
Lze linku ISTOBAL napojit na MojeMyti.cz?
Ano. Linky ISTOBAL – novou M’WASH3 i stávající M’NEX22 – lze integrovat do naší aplikace MojeMyti.cz, ve které spravujete i mycí boxy. Integrovat do ní lze také samoobslužné vysavače, nákladní linku EUROWASH 4200, čistírnu odpadních vod BioČOV a reverzní osmózu ECO-RO200.
Vyrábí se ještě linka ISTOBAL M’NEX22?
Ne. Výroba M’NEX22 skončila a ISTOBAL ji nahradil novou generací M’WASH3. Pro nové provozy proto dodáváme M’WASH3. Stávající linky M’NEX22 dál servisujeme, poradíme s jejich modernizací a dodáme k nim i náš platební terminál napojený na MojeMyti.cz. Do této aplikace lze integrovat i samotné linky.
Zajistíte montáž a servis?
Ano. Navrhneme konfiguraci linky pro váš provoz, dodáme ji, namontujeme a zaškolíme obsluhu. Poté poskytujeme vlastní servis a náhradní díly držíme běžně skladem ve Zlíně.
Navrhneme vám M’WASH3 na míru
Řekněte nám, jaká vozidla myjete a kolik máte místa. Doporučíme rozměr, doplňky i úpravu vody a připravíme nezávaznou nabídku.
