Popis zařízení pro ruční mytí

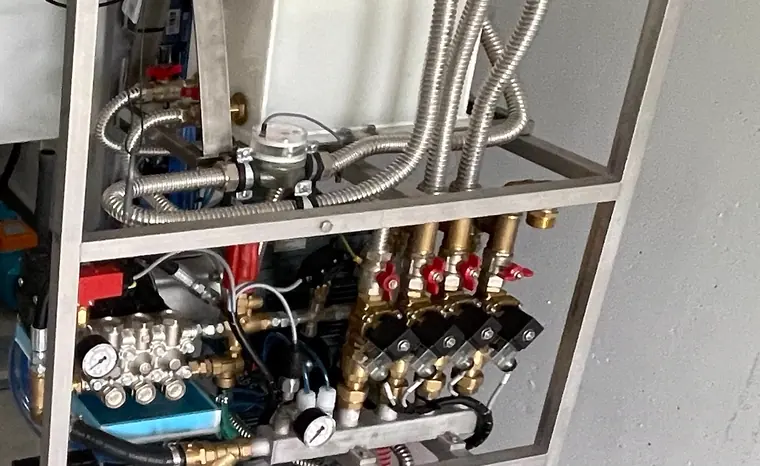

Technologie ručního mytí obsahuje:
- základní rám osazený vysokotlakovým čerpadlem KRANZLE
- nízkotlakové čerpadlo SPERONI
- dvě dávkovací čerpadla pro šampon a vosk
- směšovač teplé vody s nastavením max. 45°C
- elektromagnetické ventily pro uzavírání teplé a studené vody
- elektro rozvaděč s řídící elektronikou
- ovládací panel včetně žetonovníku
- lafetu s kartáčem pro mytí vozidla s držákem
- otočné rameno 360°

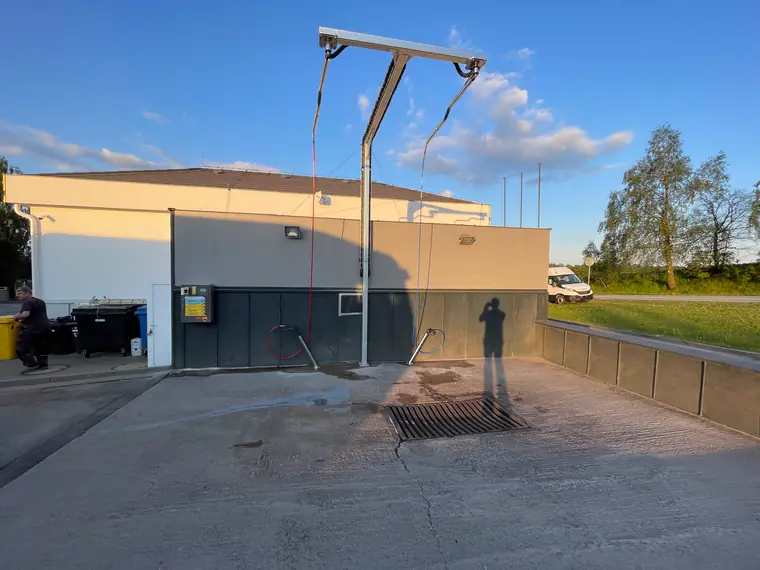

Samoobslužný mycí box je zařízení pro samoobslužné, manuální mytí vozidla pomocí lafety a kartáče s použitím šamponu, teplé vody, vysokého tlaku a vosku s možností volby 4 mycích programů. Pomocí otočného ramene 360° je mytí jednoduché, snadné a rychlé.
 |
Vnitřní provedení – technologie je umístěna v místnosti a ven je vyveden ovládací panel a otočné rameno. |
 |

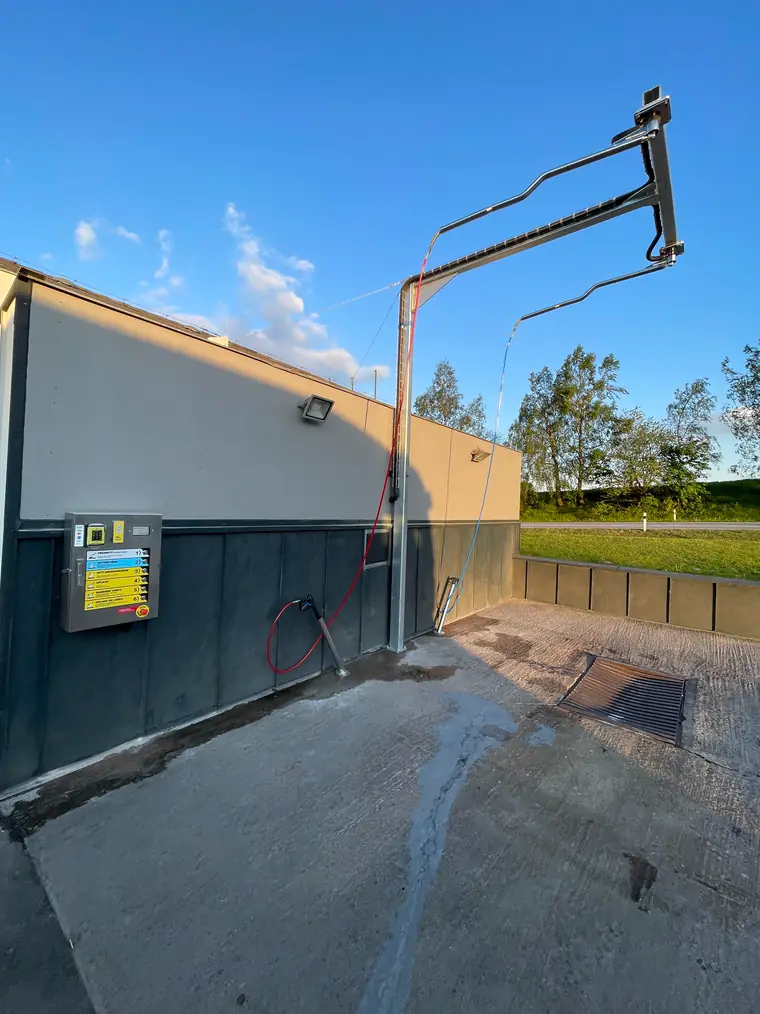

Venkovní provedení –technologie je umístěna v prostoru mycího boxu. Nevýhoda – při mrazech nad -10°C, vnitřní vytápění již nestačí zabránit zamrznutí vody. Nutno zařízení odstavit z provozu. |

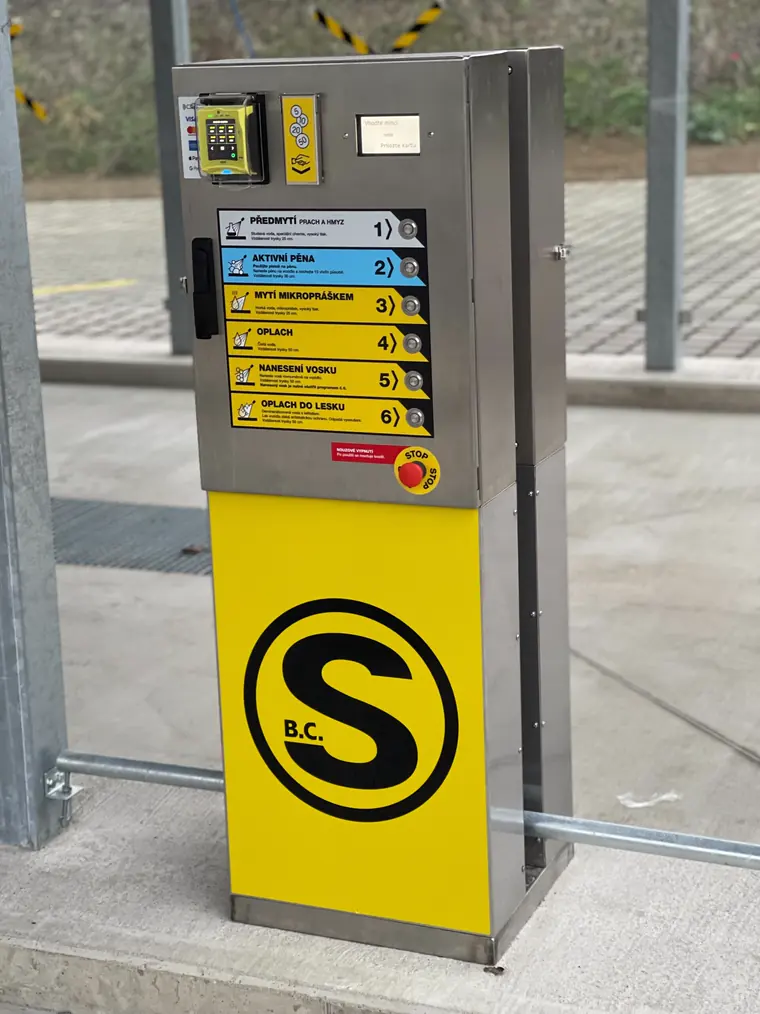

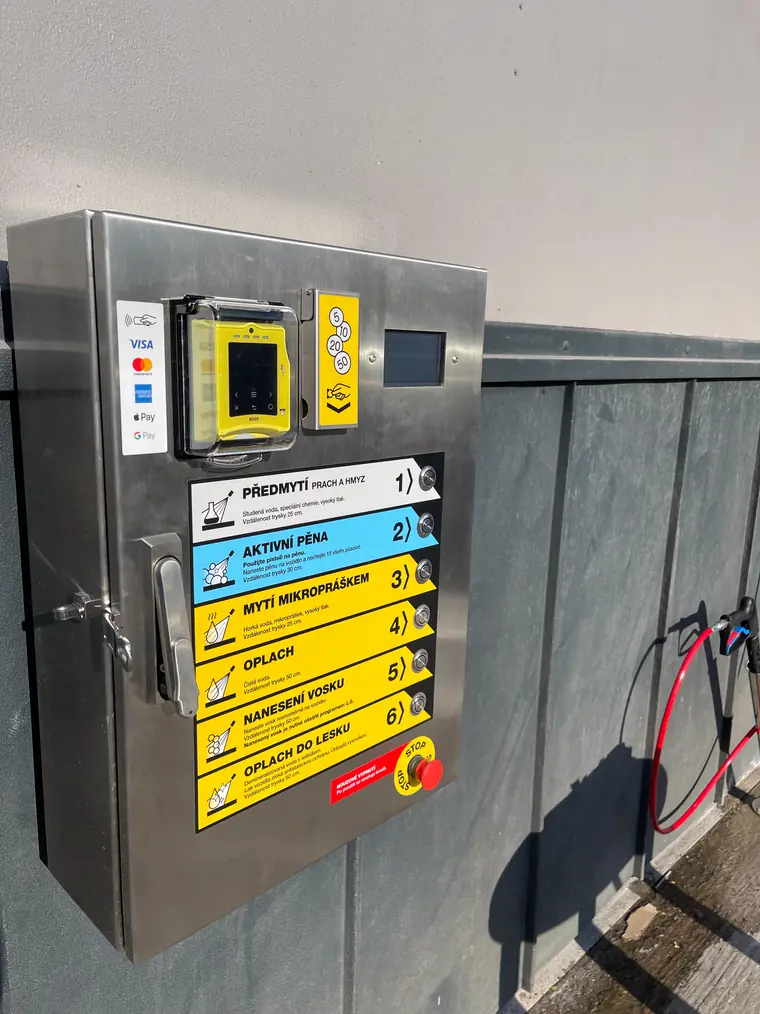

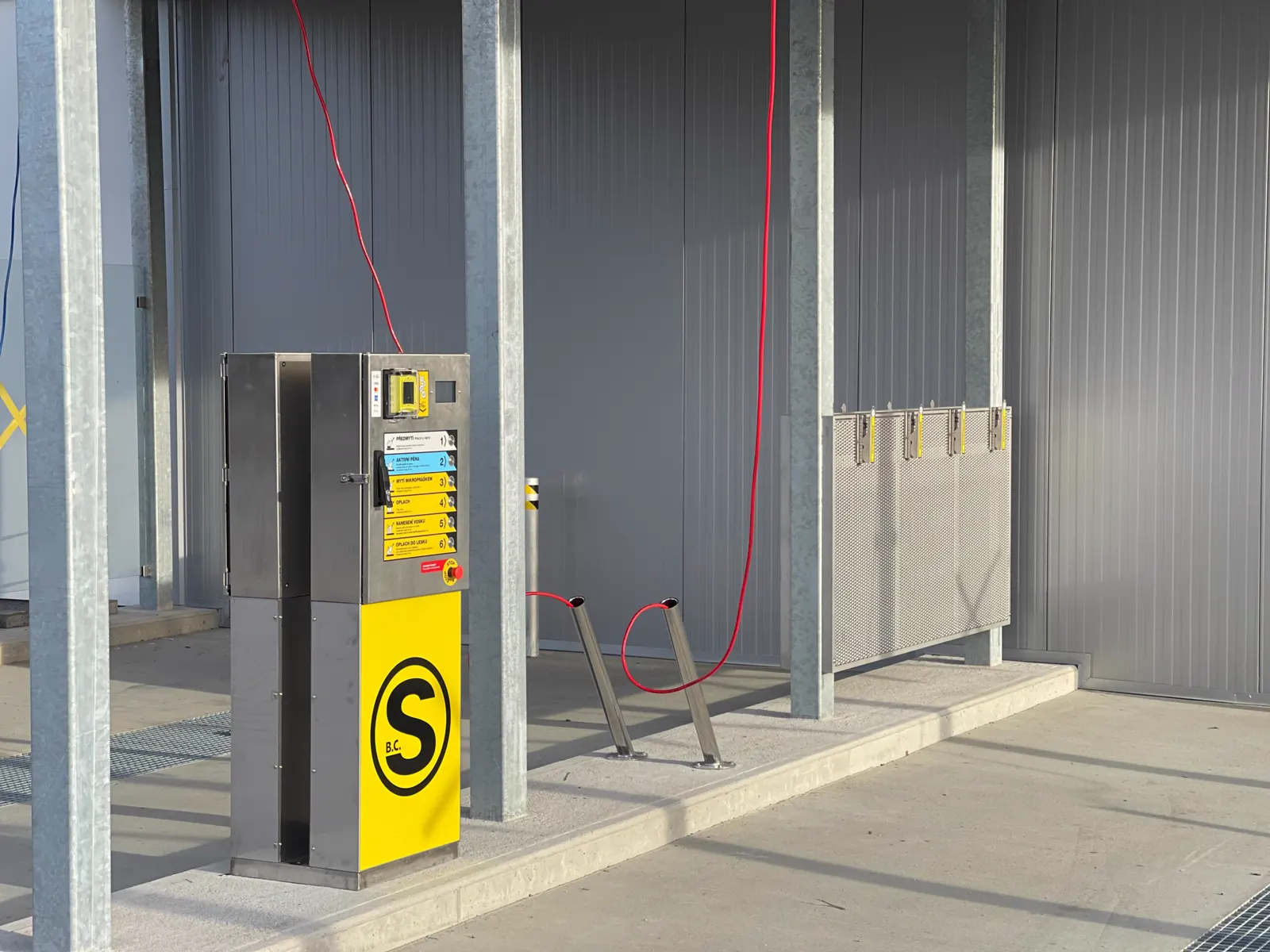

Ovládací panel mycího boxu DAERG
Obslužné prvky na ovládacím panelu:
Spouštěcí automat, kterým je možno po vhození mince nebo žetonů zvolit libovolně tlačítkem jeden ze čtyř druhů mytí.
Ovládací panel mycího boxu DAERG
 |
|
Nouzový vypínač STOP – po stisknutí tohoto tlačítka zařízení okamžitě přeruší svoji činnost. Může být stisknuto v případech, kdy by mohlo dojít k poškození umývaného vozidla nebo z důvodu poruchy. Po odstranění poruchy musíme znovu zvolit mycí program.
Čas mytí začne automat odpočítavat po vhození mincí a zobrazuje vhozený kredit na display. Jeho délka je závislá na hodnotě vhozených mincí a nastavení času mytí pro jednotlivé programy. U každého programu je odpočítávání různé, dle chemie nebo ohřevu vody.
Technické parametry
| Elektrický příkon: | 4,5 kW max. |
| Napájecí napětí: | 3 x 400 V, 50 Hz |
| Přívod el. energie: | 5 x 6 mm2 CYKY jištěno I = 25 A |
| Řídící napětí: | 24 V ( AC,DC ) |
| Řídící elektronika: | Telemecanique TSX 07 NANO |
| Přívod vody: | 3/4“ hadicová přípojka |
| Prům. spotřeba vody: | 45 – 60 l/1 mytí |
| Max. spotřeba vody: | 11 l / min. |
| Tlak vody v lafetě: | regulovatelný od 60 – 120 bar |
| Pracovní teplota stroje: | 0 až 40°C |
| Max. teplota vody do stroje: | 45°C |
| Spotřeba chemie: | šampon 5 – 20 ml / 1 mytívosk 5 – 20 ml / 1 mytí(dle nastavení dávkovacího čerpadla) |
Ovládací panel pro ruční mytí
Ovládací panel je umístěn v prostoru mycí haly, kde je možno ovládat jednotlivé programy ručního mytí po vhození žetonu tlačítky dle vlastního výběru.
Ovládací panel obsahuje:
- V provozu – zelená kontrolka signalizuje, že dané zařízení je pod napětím a je připraveno k provozu.
- Místo pro vhození žetonů – zde vhazujte jenom platné žetony, jinak zařízení nenačte KREDIT a neumožní volbu jednotlivých programů.
- Kredit – po vhození jednoho platného žetonu zařízení načte na display hodnotu 10 jednotek. Jednotlivé mycí programy lze volit v libovolném pořadí. Maximálně lze vhodit 9 žetonů což znamená kredit v celkové výši 90 jednotek. Pokud vhodíte 10 žeton -nebude již ZAPOČÍTÁN. Kredit je odpočítáván směrem dolů po jednom impulsu.
- Program 1 – mytí nízkým tlakem, teplou vodou, šamponem a kartáčem nasazeným na lafetě ( nasazení kartáče se provádí manuálně s použitím rychlospojky ).
- Program 2 – mytí vysokým tlakem s použitím teplé vody.
- Program 3 – nanesení vosku na vozidlo pomocí nízkého tlaku a studené vody.
- Program 4 – oplach vozidla vysokým tlakem vody s použitím studené vody.
- STOP tlačítko – Stiskni v případě NEBEZPEČÍ nebo při předčasném ukončení mytí. Po stisknutí se zbývající kredit automaticky NULUJE.
- Porucha – červená kontrolka signalizuje poruchu a uvede zařízení mimo provoz. V tomto případě nelze vhazovat žetony nebo pokračovat v mytí vozidla.
- Trvalý provoz – tuto funkci může využít jenom obsluha, která má klíček od zámku tlačítka, protože při zapnutém tlačítku lze zařízení používat bez vhození žetonů. Zařízení je v provozu po dobu zapnutí tlačítka a lze volit jednotlivé programy jako při normálním mytí vozidel.
Obsluha zařízení
- Zákazník najede na pozici do mycího prostoru pomocí naváděcích tyčí a zastaví vozidlo na pozičním plechu. Má jistotu, že vozidlo stojí na správném místě a s lafetou dostane na všechny části mytého vozidla.
- Zákazník vystoupí z vozidla, přistoupí k ovládacímu panelu, vhodí do štěrbiny žetonovníku platný žeton – max. však 9 žetonů. Na display se mu zobrazí vhozený kredit po 10 jednotkách. Této hodnotě odpovídá délka mytí, kterou má zákazník k dispozici. Z této hodnoty bude počítač odpočítávat čas podle nastavení řídícího automatu ( nastavení je možné v rozsahu 180, 240, 300 sekund za jeden vhozený žeton). Nastavení může provést jenom zaškolená obsluha. Pokud je na display hodnota vyšší než 0 , je zařízení aktivní a zákazník může přistoupit k mytí vozidla.
- Zákazník sundá lafetu z držáku ( popřípadě nasadí kartáč na konec lafety ) zvolí program č.1 a začne s mytím vozidla. U programu č. 2,3,4 již nepoužívá kartáč na lafetě. Jednotlivé programy lze volit v různém pořadí.
- Zákazník si vybírá programy dle předního panelu ovládacího pultu. Pokud mu při mytí dojde kredit a nebude ještě hotov, lze vhodit další žetony a pokračovat v mytí dále stlačením tlačítka volby programu. Doporučujeme dodržet skladbu programu v pořadí 1, 2 ,3 ,4 pro mytí vozidel.
- Po prvním zvolení programu začne automat odpočítávat čas, který už není možné zastavit nebo přerušit. Pokud zákazník ukončí mytí dříve něž uplyne kredit na display , může zastavit mytí tlačítkem STOP, které vynuluje zbývající kredit. Odloží lafetu na držák a může mycí prostor opustit.
Dávkovací čerpadla a chemie pro mytí
Ruční mytí obsahuje dvě elektricky ovládaná dávkovací čerpadla pro dávkování šamponu a vosku při mytí. Čerpadla jsou instalována pod vysokotlakovým čerpadlem a dávkují danou chemii do lafety. Chemie je dávkována pomocí membrány a zpětných klapek přímo na dávkovacím čerpadle.
| Dávka chemie je regulována od 0 do 4 litrů/hod.Regulátor je označen číslem 6.Šampon a vosk nařeďte v poměru 1 : 3.Na čerpadle nastavte hodnoty: šampon 40, vosk 50.Regulujte čerpadlo pouze když je v provozu! |  |
Odvzdušnění dávkovacích čerpadel po výměně kanystrů:
|
 |
Čerpadlo nepřisává chemii!
- zkontrolujte spoje hadiček pro přívod šamponu a vosku.
- zkontrolujte těsnost potrubí.
- zkontrolujte, jestli je dostatek chemie v kanystrech, jestli nedošlo k nasátí vzduchu do systému.
- odvzdušněte čerpadlo.
- zkontrolujte, zda nedošlo k vypnutí jističe pro dávkovací čerpadla v rozvaděči ručního mytí.

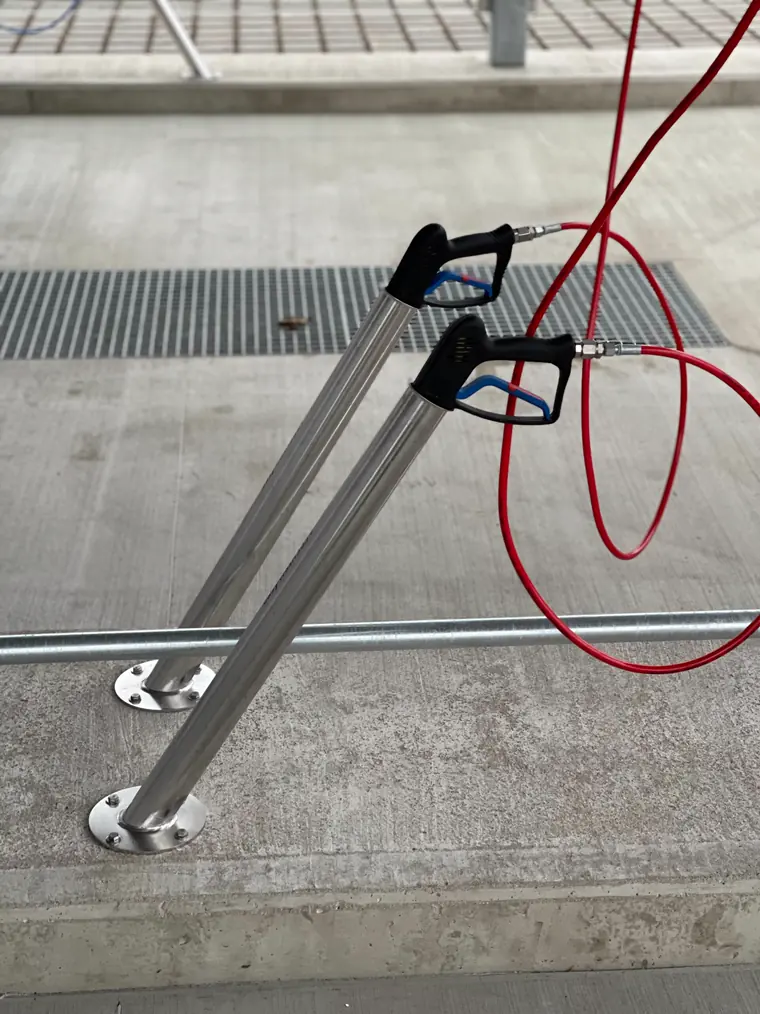

Pistole pro mytí vysokým tlakem
Pistole pro mytí vysokým tlakem – 201500560-5114019
Pistole pro nanesení šampónu – 201500560-200072520
