Mycí linka pro nákladní vozidla EUROWASH 4200



Mycí hala:

---

Virtuální prohlídka mycí linky EUROWASH:

---

Virtuální prohlídku spustíte kliknutím na obrázek s odpovídající technologií zobrazení...

Videozáznam procesu mytí:

---

Video ve formátu Windows Media 9 otevřete kliknutím na příslušný obrázek...

Technologie mycí linky:

---

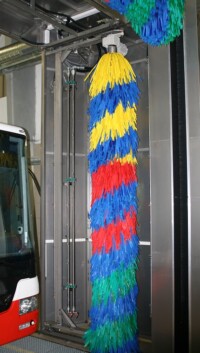

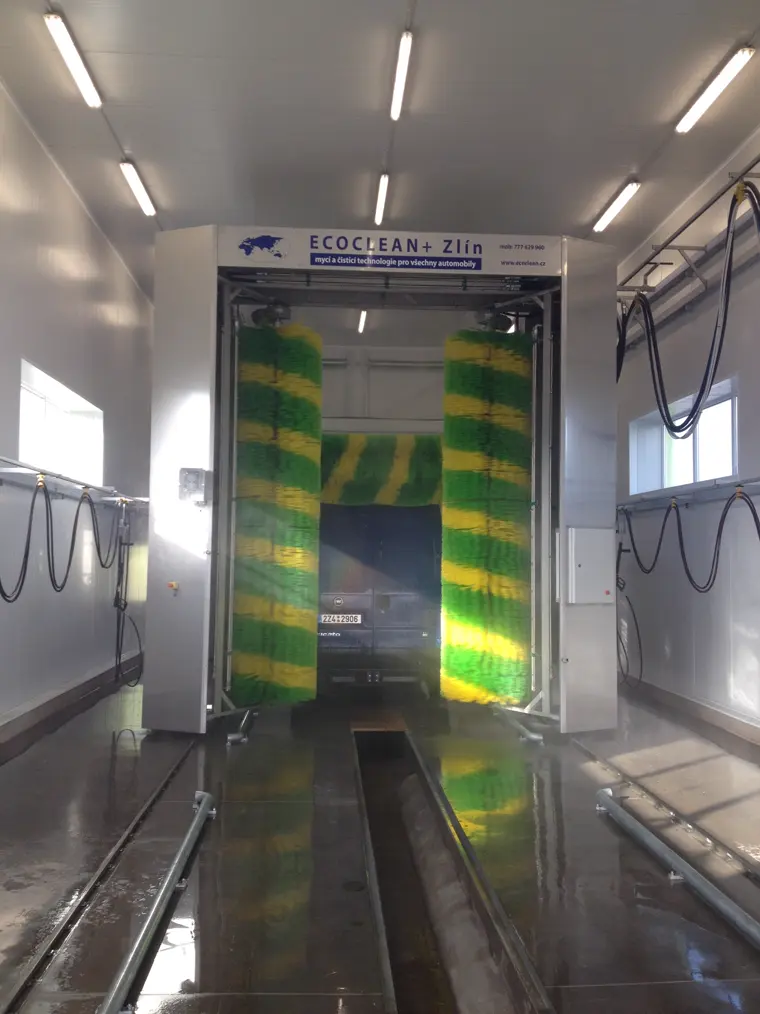

Technologie je instalována v kryté hale, kde vykonává pohyb kolem stojícího vozidla po pojezdových kolejnicích. Zařízení umožňuje mytí vozidel do výšky 4200 mm pomocí jednoho horizontálního kartáče a 2 vertikálních kartáčů.

Mycí proces začíná nanesením speciální chemie na celé vozidlo nástřikovým rámem umístěným na vjezdu do mycí haly, aby po oplachu a nanesení vosku nebyly prováděny další operace. Po zastavení vozidla na základní pozici lze spustit automatické mytí dvěma běhy vlastního kartáčového mytí. Horizontální kartáč má přítlak kontrolován elektronicky. Vertikální kartáče mají přítlak pneumatický s velmi přesným nastavením tlaku z počítače. Linka má možnost volby až 8 programů dle vybavení včetně vysokého tlaku a mytí podvozků. Prvním během linka myje vozidlo šamponem a vysokým tlakem prvním obloukem do výšky 2 metrů tlakem 18 bar – 22 kW, při kterém je podvozek dokonale vymytý. Při mytí zpět následuje oplach vozidla a nanesení konzervačního vosku. Po ukončení těchto dvou běhů se rozsvítí na semaforu zelené světlo, které signalizuje vozidlu, že může opustit prostor myčky.Tento mycí proces může spustit obsluha z ovládacího pultu nebo děrnou kartou.

K mytí je použita vyčištěná recyklovaná voda a jen k oplachu a nanesení sušící směsi ( vosku ) je použita čistá voda z řádu ( studny ). Spotřeba je cca 260 - 280 l vody na 1 vozidlo (z toho 80% recykl. vody). Kapacita linky je 5 - 6 nákladních souprav tahač – návěs za hodinu.

Nástřik chemie před mytím:

---

Nástřikový rám chemie na vozidlo je instalován na vjezdu do haly příčně v délce 4000 mm a výšce 4300 mm. Rám je statický a obsahuje 30 trysek, které jsou plněny z čerpadla Pedrolo o tlaku 10 bar - 160 l / min. Do této vody je dávkována chemie pro předmytí pomocí dávkovacího čerpadla. Spouštění je možno z ovládacího panelu. Rychlost a množství nanesené chemie záleží na rychlosti projetí vozidla tímto rámem.

Mytí podvozků:

---

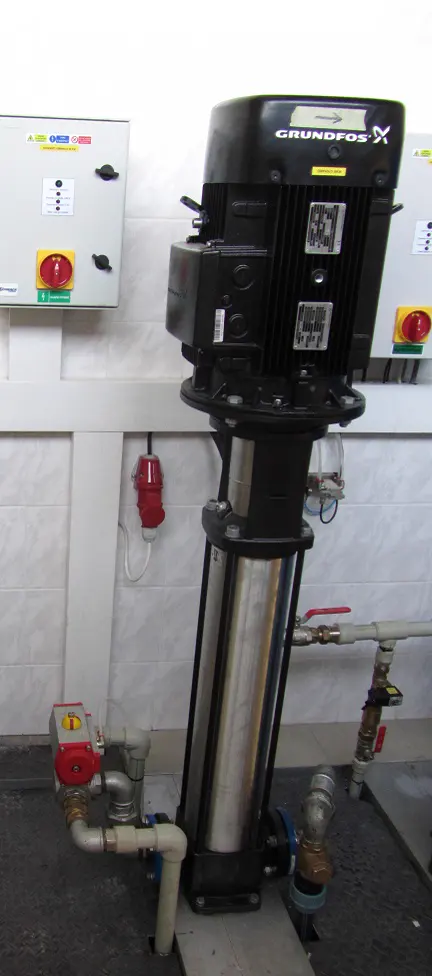

Mytí podvozků je instalováno na vjezdu do haly příčně v délce 2800 mm. Je statické a obsahuje 12 trysek, které jsou plněny z čerpadla Grunfos o tlaku 18 bar - 350 l / min. Spouštění je možno z ovládacího panelu a délka vozidla je kontrolována fotobuňkou aby nedošlo k ostřiku stropu.

Tlakové mytí:

---

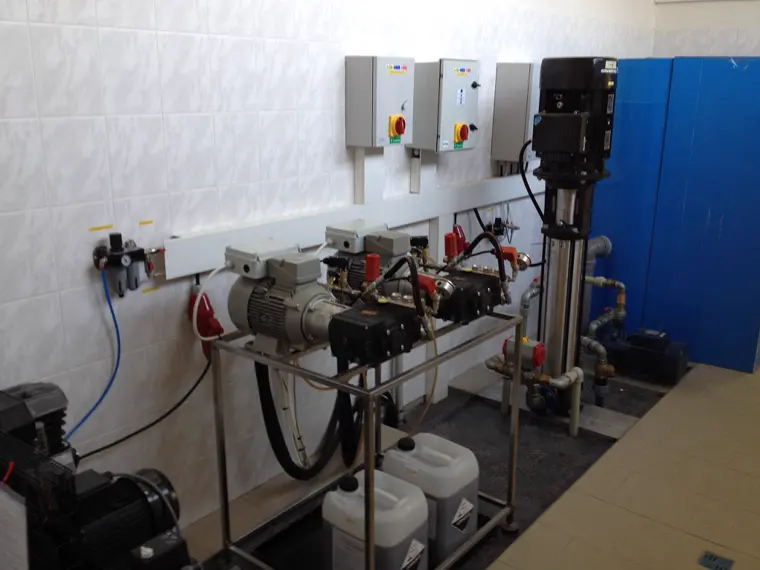

Mycí linka je vybavena dvěma vysokotlakovými rámy 1 – do výšky 2 metry a 2 – od 2 metrů včetně střešního rámu. Boční oba rámy při mytí cyklují pomocí pístnice pod úhlem 40° aby došlo k dokonalému vymytí všech částí vozidla. Trysky jsou plněny z čerpadla Grunfos o tlaku 18 bar - 350 l / min. Spouštění programu vysoký tlak je z ovládacího panelu viz návod pro obsluhu.

Mytí kol:

---

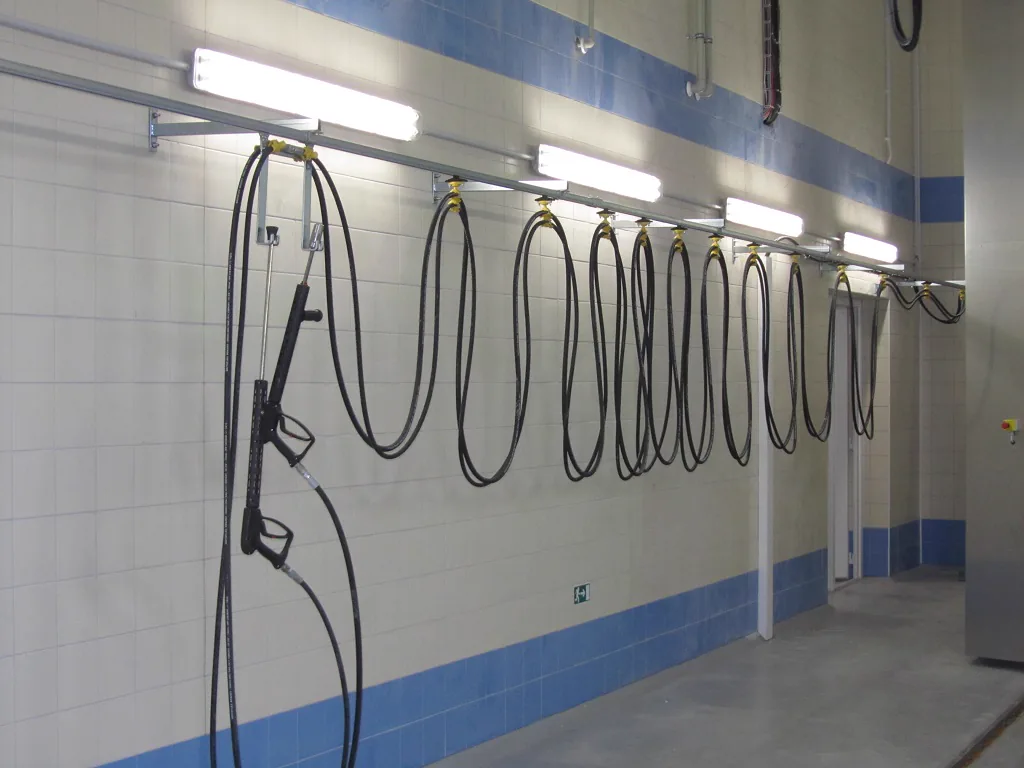

Po umytí vozidla programem a zvolení vysokého tlaku v programu jsou kola dokonale umyta. Pokud by přece jenom zůstala malá nečistota dodáváme po stranách haly vysokotlaková rozvod z lafetami, kterými lze případné nedostatky odstranit.
Tlak 150 bar – 11 l / min.

Mycí programy:

---

1. Mycí program pro dodávková vozidla, který má jemnější přítlaky pro všechny 3 kartáče, mytí probíhá oběma směry (vpřed) mytí šamponem a (vzad) voskování karoserie


2. Mycí program pro nákladní vozidla nebo autobusy SOLO dva kartáče
   mytí probíhá oběma směry jenom vertikálními kartáči bez použití střešního kartáče, možnost volby vysokého tlaku do výšky 2 m


3. Mytí třemi kartáči (jenom jedním směrem – rychlé mytí)
   zpět mycí linka pouze oplachuje a nanáší vosk na vozidlo, možnost volby vysokého tlaku do výšky 2 m


4. Mycí program pro nákladní vozidla a autobusy mytí probíhá oběma směry s šamponem a voskem, možnost volby vysokého tlaku do výšky 2 m


5. Mycí program pro nákladní vozidla s přívěsem do 1.5 metru mezi soupravou střešní kartáč je schopen umýt zadní čelo vozidla do výšky 1,5 m a přejede na čelo přívěsu, které umyje a pokračuje dál v mytí vozidla, možnost volby vysokého tlaku do výšky 2 m


6. Mytí vysokým tlakem probíhá tak, že prvním během ( vpřed ) je v činnosti 1 rám – trysky do výšky 2 metrů, při druhém běhu ( zpět ) se přepne druhý oblouk, který obsáhne celé vozidlo


7. Mytí podvozků se spouští při vjezdu vozidla do mycí haly tlačítkem nebo fotobuňkou


8. Speciální program pro předsunuté zrcátka na autobusech 50 cm před čelní sklo střešní kartáč dokáže tyto zrcátka objet bez zásahu obsluhy

Standardní vybavení mycí linky:

---

• nerezová konstrukce včetně pojezdových kolejnic


• opláštění je potaženo plastem


• konstrukce mycí linky umožňuje zakrytí vertikálních kartáčů a proto nedochází k rozstřikování vody na stěny


• velká tuhost celého rámu včetně frekvenčních měničů na pojezd linky – postupný rozjezd a dojezd ( dobrždění ) posuv portálu 5 – 20 m/min


• jednoduché ovládání na podsvíceném panelu


• počítadlo mycích programů


• naklápění trysek 40 ° při tlakovém mytí


• uložení kartáčů na výklopných ramenech ve dvou bodech – velká tuhost a stabilita


• chybové hlášení na ovládacím panelu s možností odstranění


• možnost napojení na PC pomocí


• vysoká kvalita a spolehlivost


• zpětný chod automatický při mytí


• střešní kartáč vedený v nerezové dráze s nerezovými ložisky a řetězy, přítlaky jsou řízený pomocí frekvenčního měniče – vysoká šetrnost při mytí


• šampon a vosk je umístěn v rámu portálu, kde jsou taktéž umístěny dávkovací čerpadla


• ovládání mycí linky je z ovládacího panelu ručně nebo pomocí karet pro spouštění jednotlivých programů


• životnost mycí linky až 25 let díky použitému nerezovému materiálu


• životnost motorů a převodovek do střední opravy 10 – 12 let tj. 50 – 60 tis. vozidel

Záruka na technologii celkovou 15 měsíců bez navýšení ceny!!

Mycí linka pro nákladní auta, autobusy a užitková vozidla s mycí výškou:

---

3200 mm - užitková vozidla, AVIA
3800 mm - IVECO skříň, AVIA skříň
4200 mm - nákladní s přívěsem, návěs
4500 mm - autobus
4220 mm - speciál 2 vertikální kartáče

Rozměry a hmotnosti:

---

Technické parametry mycí linky:

---

Mycí linka rozměry v mm
A - Šířka mycí linky	4600
B - Výška mycího rámu	C+900
C - Mycí výška 3200, 3600, 3800, 4200
D - Hloubka rámu	2300
E - Mycí šířka	2850
Rozchod kolejnic	3490



Vozidlo
Maximální šířka	2850
Maximální výška dle C max.	4200
Rozměr haly
Délka	vozidlo+ 5000
Šířka	6000
Výška	5500



Přívody energií
Elektrická energie	3x380v, 50Hz TN-C-S 5x6mm2 (3F+N+PE)
Stlačený vzduch	min. 0,7 MPa 1/2"
Voda recyklovaná	min. 0,5 MPa 1" spotř. 80-100 l/min.
Voda čistá	min.0,5 MPa 1"



Spotřeba elektrické energie
Základní rám	5,2 kW
Čerp. recykl. vody	1,5 kW
Čerp. mytí podvozků	7,5 kW
Čerp. vysokotl. mytí	22 kW



Čas umytí vozidel
Osobní a užitkový .	4-5 min
Autobus	6-7 min.
Nákladní solo	7-8 min.
Návěs	8-9 min.
Nákl. s přívěsem .	9-10 min

Výrobce:

---

ARKLOV Vejle Dánsko www.arklow.dk

Referenční listina instalací mycích linek pro nákladní vozidla EUROWASH

---

Česká republika kdykoliv k ověření!!
